数字曝光系统(CTS)

数字曝光系统(CTS)

CTS 应用优势

高精度

分辨率1270dpi or 2540dpi, 加网133线

高效率

曝光1000mm*1000mm的网板只需要3分钟;精准的曝光对位,大大节约了准备时间,同时减少人工节约时间

低成本

采用DMD直接成像技术,无需菲林从而没有因菲林磨损以及涨缩不稳定而产生的质量问题,同时降低了成本;将传统菲林曝光的3个步骤,缩短成CTS激光直接制版的一个步骤,达到快速、精准、低成本的制版目的。


应用领域

纺织 /印花 / 汽车玻璃/ 包装/电路板/标签/ 装饰面板/陶瓷基板/厚膜电路

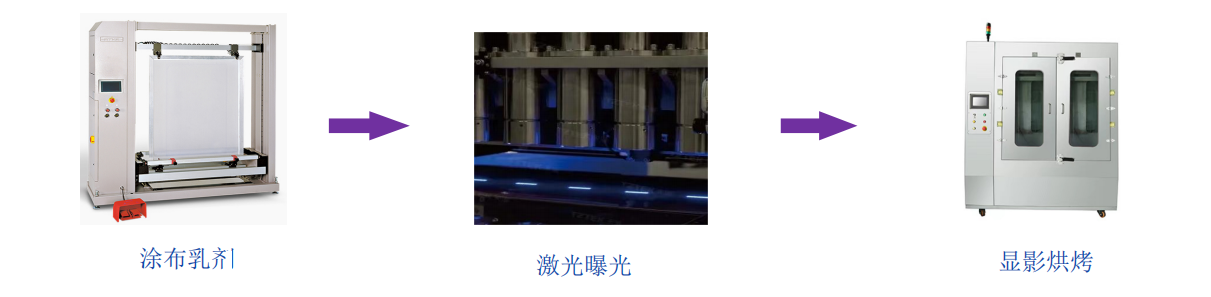

简易高效的激光制版流程

CTS激光直接制版系统与传统菲林制版工艺完全兼容,可直接读取文件数据转换成数字图形以激光投影的方式进行曝光成像,前后工艺与传统工艺完全兼容,适用于各种网板制作场景。


数字化成像技术

TI的图形发生器-数字微镜器件(DMD)生成数字图形经过高精度光学镜头成像,DMD由80万或200万个物理微镜组成,在DMD光斑成像范围内构成形成高解像的方形点,这种激光直写的数字曝光系统已经成为网板曝光的最高标准。高效、高精度、高解像的成像系统保证曝光的精度和一致性。



高分辨

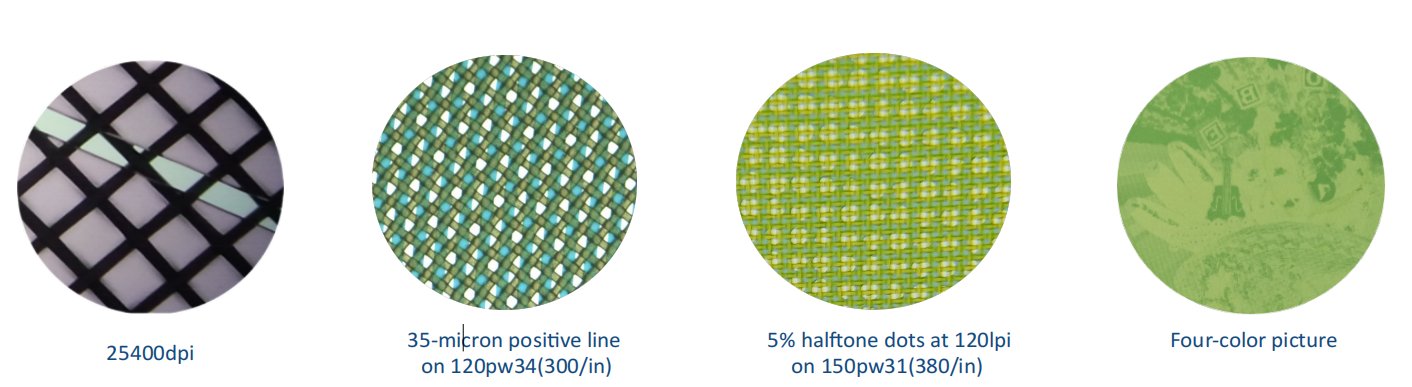

1270DPI的光学分辨率,能够轻松加网到133线,实现网点的高保真效果。2540DPI的光学分辨能够表现更高清晰的弧度线,同时更够完美表现调频网点。能够表现很好的渐变效果,带来更精细的线条和更锐利的切线。


优异的激光传统能力

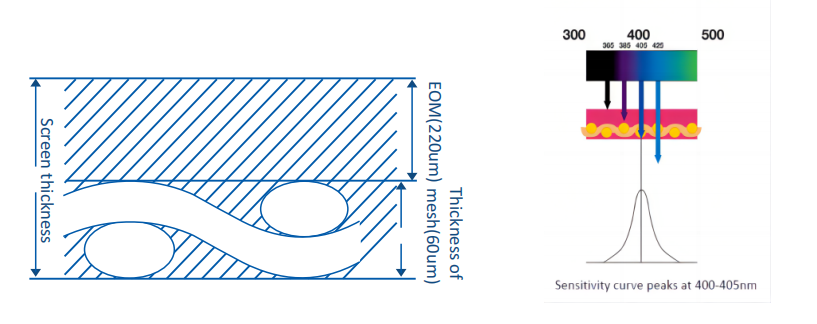

基于405nm半导体激光器优越的激光穿透性,能够快速固化SBQ感光乳剂。使线条边缘更加锐利。提供三种规格激光器(20W、25W、30W ),可以穿透220u内的感光乳剂,适用各种网板的制作。


数字激光制版方案提供商

CTS 是采用业界领先的紫激光技术,采用美国TI公司的DMD核心元件,配合高功率405nm 激光模块,以及高精度的直线电机运动系统和稳定的水冷系统。能在丝网表面直接高精度曝光,省却菲林工序。给客户带来高分辨率,高效率及低成本产品。这种最新的数字曝光系统(CTS)将成为业界新的标准。
